Типоразмеры и цены на ОСТ 34.10.699-97
| Диаметр D, mm | Толщина стенки Т, mm | Угол | Сталь | Заказать |
|---|---|---|---|---|
| 45 | 45х2.5 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 57 | 57х3 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 76 | 76х3.5 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 89 | 89х3.5 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 108 | 108х4 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 133 | 133х4 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 159 | 159х6 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 219 | 219х8 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 273 | 273х10 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 325 | 325х10 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 377 | 377х10 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 426 | 426х10 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 | 530х12 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 | 630х12 | 90 | ст.20, 09г2с, 12х18н10т | Заявка |
| Диаметр D, mm | Толщина стенки Т, mm | Угол | Сталь | Заказать |
|---|---|---|---|---|
| 45 | 45х2.5 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 57 | 57х3 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 76 | 76х3.5 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 89 | 89х3.5 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 108 | 108х4 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 133 | 133х4 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 159 | 159х6 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 219 | 219х8 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 273 | 273х10 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 325 | 325х10 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 377 | 377х10 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 426 | 426х10 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 | 530х12 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 | 630х12 | 60 | ст.20, 09г2с, 12х18н10т | Заявка |
| Диаметр D, mm | Толщина стенки Т, mm | Угол | Сталь | Заказать |
|---|---|---|---|---|
| 45 | 45х2.5 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 57 | 57х3 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 76 | 76х3.5 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 89 | 89х3.5 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 108 | 108х4 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 133 | 133х4 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 159 | 159х6 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 219 | 219х8 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 273 | 273х10 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 325 | 325х10 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 377 | 377х10 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 426 | 426х10 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 | 530х12 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 | 630х12 | 45 | ст.20, 09г2с, 12х18н10т | Заявка |
| Диаметр D, mm | Толщина стенки Т, mm | Угол | Сталь | Заказать |
|---|---|---|---|---|
| 45 | 45х2.5 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 57 | 57х3 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 76 | 76х3.5 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 89 | 89х3.5 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 108 | 108х4 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 133 | 133х4 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 159 | 159х6 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 219 | 219х8 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 273 | 273х10 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 325 | 325х10 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 377 | 377х10 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 426 | 426х10 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 | 530х12 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 | 630х12 | 30 | ст.20, 09г2с, 12х18н10т | Заявка |
Отводы ОСТ 34.10.699-97 крутоизогнутые бесшовные
Отводы стальные ОСТ 34.10.699-97 выполняют функцию поворота и изменения углового направления трубопровода на отдельных его участках. Используются при укладке стальных трубопроводов атомных и тепловых электрических станций, включая трубы:
групп А и В АС, регламентируемые ПН АЭ Г-7-008;
подконтрольные правилам РД 03-94 и СНиП 3.05-05.
Крутоизогнутые приварные отводы с углами гиба 30, 45, 60, 90 градусов изготавливаются из труб методами штамповки или протяжки по рогообразному сердечнику. Производится арматура по чертежам, размерам и прочим требованиям, указанным в отраслевом стандарте ОСТ 34.10.699-97 в следующих исполнениях: типа 2D с R=1DN (для отводов диаметром 530 и 630 мм.) и тип 3D с R=1,5DN (для отводов диаметром 45-426 мм.). Отводы производятся из низколегированных, среднелегированных и жаропрочных марок стали: ст.20, ст.09Г2С, ст.15Х5М и др.
Максимально допустимое давление в трубопроводе до 4 МПа, а температура рабочей среды от -70 до +425 градусов по Цельсию.

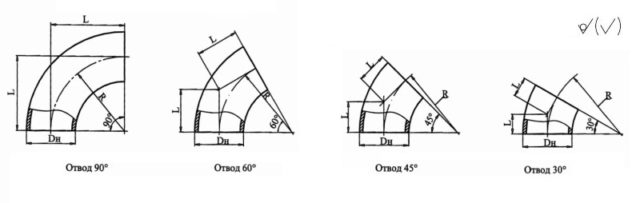

Конструкция и размеры отводов должны соответствовать параметрам, указанным на чертеже.
