Заглушки АТК 26-18-5-93 поворотные

Заглушки АТК 26-18-5-93 стальные поворотные используют для герметизации трубопровода, они плотно перекрывают трубы, блокируют прохождение рабочих сред. Деталь применяют в трубопроводах химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

Арматура представляет собой два диска – глухой и с отверстием в центре, связанные перемычкой. По их периметру проделаны отверстия для болтов. Во время работы линии торец трубы совмещен с кольцевой половиной заглушки. Чтобы перекрыть трубы, фланцевое соединение разбирают и закрывают трубопровод глухой половиной.

В производстве используют два метода изготовления: литье с последующей механической обработкой и резка листового и полосового проката или поковок. Материалом заготовок является сталь 09г2с, 20, 12Х18Н10Т. Марку стали выбирают в соответствии с эксплуатационными и климатическими условиями.

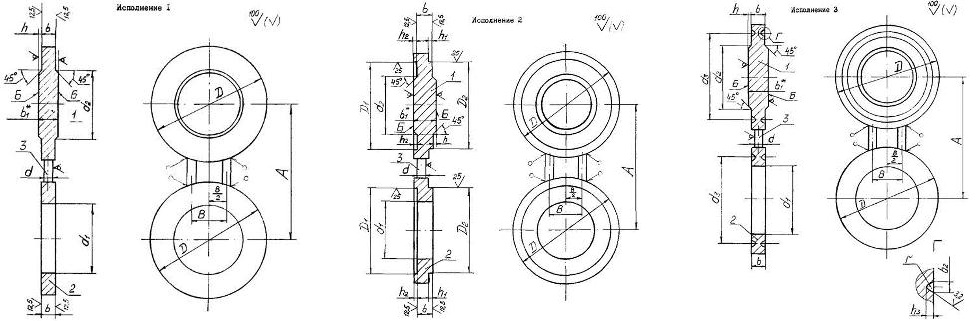

Согласно АТК 26-18-5-93, заглушку производят в следующих исполнениях:

Исп. 1 – заглушки поворотные с соединительным выступом на условное давление от 1,6 до 4,0 МПа
Исп. 2 – заглушки поворотные выступ-впадина на условное давление от 1,6 до 10,0 МПа
Исп. 3 – заглушки поворотные под прокладку овального сечения на условное давление от 6,3 до 16,0
