Типоразмеры и цены на ОСТ 36-22-77
| Диаметр D и D1, мм | Тип | Толщина стенки ТхT1, мм | Марка стали | Заявка |
|---|---|---|---|---|
| 530 х 325 | Концентрический, эксцентрический | 530 х 7 - 325 х 7 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 х 325 | Концентрический, эксцентрический | 530 х 8 - 325 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 х 325 | Концентрический, эксцентрический | 530 х 12 - 325 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 х 426 | Концентрический, эксцентрический | 530 х 7 - 426 х 7 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 х 426 | Концентрический, эксцентрический | 530 х 8 - 426 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 530 х 426 | Концентрический, эксцентрический | 530 х 12 - 426 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 х 426 | Концентрический, эксцентрический | 630 х 7 - 426 х 7 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 х 426 | Концентрический, эксцентрический | 630 х 10 - 426 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 х 426 | Концентрический, эксцентрический | 630 х 12 - 426 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 х 530 | Концентрический, эксцентрический | 630 х 7 - 530 х 7 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 х 530 | Концентрический, эксцентрический | 630 х 10 - 530 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 630 х 530 | Концентрический, эксцентрический | 630 х 12 - 530 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 530 | Концентрический, эксцентрический | 820 х 8 - 530 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 530 | Концентрический, эксцентрический | 820 х 10 - 530 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 530 | Концентрический, эксцентрический | 820 х 12 - 530 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 530 | Концентрический, эксцентрический | 820 х 14 - 530 х 14 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 630 | Концентрический, эксцентрический | 820 х 8 - 630 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 630 | Концентрический, эксцентрический | 820 х 10 - 630 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 630 | Концентрический, эксцентрический | 820 х 12 - 630 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 820 х 630 | Концентрический, эксцентрический | 820 х 14 - 630 х 14 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1020 х 630 | Концентрический, эксцентрический | 1020 х 8 - 630 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1020 х 630 | Концентрический, эксцентрический | 1020 х 10 - 630 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1020 х 630 | Концентрический, эксцентрический | 1020 х 15 - 630 х 15 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1020 х 820 | Концентрический, эксцентрический | 1020 х 8 - 820 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1020 х 820 | Концентрический, эксцентрический | 1020 х 10 - 820 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1020 х 820 | Концентрический, эксцентрический | 1020 х 15 - 820 х 15 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1220 х 1020 | Концентрический, эксцентрический | 1220 х 9 - 1020 х 9 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1220 х 1020 | Концентрический, эксцентрический | 1220 х 12 - 1020 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1220 х 1020 | Концентрический, эксцентрический | 1220 х 15 - 1020 х 15 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1220 х 820 | Концентрический, эксцентрический | 1220 х 9 - 820 х 9 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1220 х 820 | Концентрический, эксцентрический | 1220 х 12 - 820 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1220 х 820 | Концентрический, эксцентрический | 1220 х 15 - 820 х 15 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1420 х 1020 | Концентрический, эксцентрический | 1420 х 10 - 1020 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1420 х 1020 | Концентрический, эксцентрический | 1420 х 12 - 1020 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1420 х 1020 | Концентрический, эксцентрический | 1420 х 14 - 1020 х 14 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1420 х 1220 | Концентрический, эксцентрический | 1420 х 10 - 1220 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1420 х 1220 | Концентрический, эксцентрический | 1420 х 12 - 1220 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
| 1420 х 1220 | Концентрический, эксцентрический | 1420 х 14 - 1220 х 14 | ст.20, 09г2с, 12х18н10т | Заявка |
Переходы ОСТ 36-22-77 сварные концентрические и эксцентрические
Переход сварной ОСТ 36-22-77 — соединительный элемент трубопровода, который постепенно меняет его диаметр, а также регулирует мощность рабочего потока.
Существует два типа соединительных элементов:
концентрические — обладают формой усеченного конуса, соединяют вертикальные трубные участки;
эксцентрические — отличаются смещенными центрами отверстий, стыкуют трубы, расположенные горизонтально. Такая конструкция исключает застой транспортируемых продуктов.
Сварные переходы концентрические и эксцентрические производят из листовых заготовок методом вальцовки. Фитинги должны иметь не более двух сварных швов, расположенных вдоль образующей конуса.

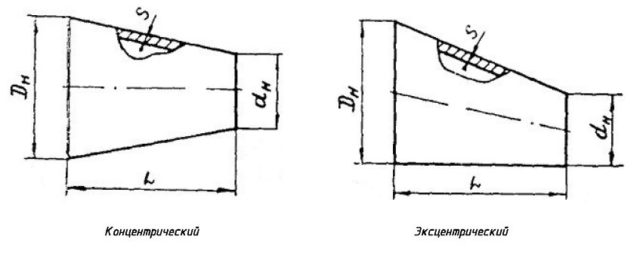

Конструкция и размеры переходов должны соответствовать параметрам, указанным на чертеже.
Технические характеристики
Условное давление (Ру): до 2,5 МПа (25 кгс/см²).
Температура продуктов транспортировки: от -30 до +300 °C.
Среда: слабоагрессивная, среднеагрессивная.
Сталь: ст20, 09г2с, 12х18н10т.
