Типоразмеры и цены на ОСТ 34 10.758-97
| Давление Ру, МПа | Условный проход Ду | DH | S | S1 | L | Масса, кг | Заявка |
|---|---|---|---|---|---|---|---|
| 0.25 (2.5) | 400 | 426 | 9 | 12 | 125 | 26.3 | Заявка |
| 0.25 (2.5) | 500 | 530 | 8 | 14 | 140 | 35.5 | Заявка |
| 0.25 (2.5) | 600 | 630 | 8 | 16 | 140 | 51 | Заявка |
| 0.25 (2.5) | 700 | 720 | 9 | 18 | 140 | 75.5 | Заявка |
| 0.25 (2.5) | 800 | 820 | 9 | 20 | 140 | 101 | Заявка |
| 0.25 (2.5) | 1000 | 1020 | 10 | 25 | 140 | 186.7 | Заявка |
| 0.40 (4.0) | 300 | 325 | 6 | 12 | 130 | 12.6 | Заявка |
| 0.40 (4.0) | 500 | 530 | 8 | 18 | 140 | 43.1 | Заявка |
| 0.40 (4.0) | 600 | 630 | 8 | 20 | 140 | 61.7 | Заявка |
| 0.40 (4.0) | 700 | 720 | 9 | 22 | 140 | 88.7 | Заявка |
| 0.40 (4.0) | 800 | 820 | 9 | 25 | 140 | 122.8 | Заявка |
| 0.63 (6.3) | 250 | 273 | 6 | 12 | 130 | 10.5 | Заявка |
| 0.63 (6.3) | 300 | 325 | 6 | 14 | 145 | 13.7 | Заявка |
| 0.63 (6.3) | 400 | 426 | 9 | 18 | 140 | 31.5 | Заявка |
| 0.63 (6.3) | 500 | 530 | 8 | 25 | 140 | 56.6 | Заявка |
| 0.63 (6.3) | 500 | 530 | 8 | 20 | 140 | 46.2 | Заявка |
| 0.63 (6.3) | 600 | 630 | 8 | 25 | 140 | 73.5 | Заявка |
| 1.00 (10.0) | 200 | 219 | 6 | 12 | 130 | 7.5 | Заявка |
| 1.00 (10.0) | 400 | 426 | 9 | 20 | 140 | 33.5 | Заявка |
| 1.00 (10.0) | 80 | 89 | 3 | 6 | 125 | 1.1 | Заявка |
| 1.60 (16.0) | 80 | 89 | 3 | 6 | 120 | 0.9 | Заявка |
| 1.60 (16.0) | 80 | 89 | 3 | 10 | 125 | 1.5 | Заявка |
| 1.60 (16.0) | 100 | 108 | 4.5 | 10 | 130 | 20 | Заявка |
| 1.60 (16.0) | 150 | 159 | 4.5 | 12 | 135 | 4.6 | Заявка |
| 1.60 (16.0) | 200 | 219 | 6 | 14 | 130 | 8 | Заявка |
| 1.60 (16.0) | 250 | 273 | 6 | 18 | 145 | 13.5 | Заявка |
| 1.60 (16.0) | 300 | 325 | 6 | 20 | 145 | 18.1 | Заявка |
| 1.60 (16.0) | 350 | 377 | 9 | 22 | 145 | 30.2 | Заявка |
| 1.60 (16.0) | 400 | 426 | 9 | 25 | 140 | 40.7 | Заявка |
| 2.50 (25.0) | 125 | 133 | 4 | 12 | 130 | 3.5 | Заявка |
| 2.50 (25.0) | 150 | 159 | 5 | 14 | 135 | 4.3 | Заявка |
| 2.50 (25.0) | 200 | 219 | 7 | 18 | 145 | 9 | Заявка |
| 2.50 (25.0) | 250 | 273 | 8 | 20 | 145 | 14.3 | Заявка |
| 2.50 (25.0) | 300 | 325 | 8 | 12 | 22 | 145 | Заявка |
| 4.00 (40.0) | 40 | 45 | 2.5 | 6 | 120 | 0.4 | Заявка |
| 4.00 (40.0) | 57 | 50 | 3 | 6 | 120 | 0.6 | Заявка |
| 4.00 (40.0) | 65 | 76 | 3 | 6 | 120 | 1.5 | Заявка |
| 4.00 (40.0) | 100 | 108 | 4 | 12 | 130 | 2.5 | Заявка |
| 4.00 (40.0) | 125 | 133 | 4 | 18 | 130 | 4.5 | Заявка |
| 4.00 (40.0) | 150 | 159 | 5 | 16 | 135 | 4.3 | Заявка |
| 4.00 (40.0) | 200 | 219 | 7 | 20 | 9.5 | Заявка | |
| 4.00 (40.0) | 250 | 273 | 8 | 25 | 145 | 17.7 | Заявка |
| 4.00 (40.0) | 80 | 89 | 3.5 | 125 | 1.6 | Заявка |
Заглушки ОСТ 34 10.758-97 плоские приварные
Заглушки стальные плоские приварные ОСТ 34.10.758-97 применяют для трубопроводов тепловых электростанций ТЭС и используют для герметизации трубопровода (для закрытия концевых отверстий труб). Фитинг позволяет надежно консервировать трубный отрезок на долгий срок или временно перекрывать рабочий поток.
Конструктивно заглушка по ОСТ 34.10.758-97 состоит из двух элементов, которые сварены между собой. Это диск и патрубок, созданные из стали. Диск вырезают из стального проката на специальном газо-плазменном станке. Чтобы получить патрубок, металлопрокат режут на ленточной пиле. После сварки обе части обрабатывают на токарно-фрезерном оборудовании.
Применяются заглушки в трубопроводах при условном давлении от 0,25 до 4,0 МПа.
Температура рабочей среды до +425 °С.

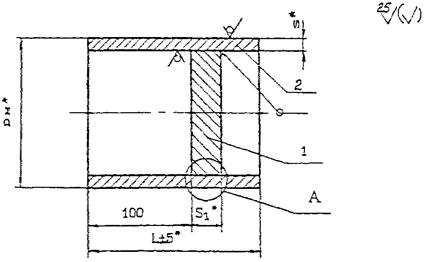

Конструкция и размеры отводов должны соответствовать параметрам, указанным на чертеже.
