Типоразмеры и цены на ОСТ 34.10.700-97
| Диаметр D и D1, мм | Тип | Толщина стенки ТхT1, мм | Марка стали | Заявка |
|---|---|---|---|---|
| 45 х 32 | Концентрический, эксцентрический | 45 х 2.5 - 32 х 2 | ст.20, 09г2с, 12х18н10т | Заявка |
| 57 х 38 | Концентрический, эксцентрический | 57 х 4 - 38 х 2 | ст.20, 09г2с, 12х18н10т | Заявка |
| 57 х 45 | Концентрический, эксцентрический | 57 х 4 - 45 х 2.5 | ст.20, 09г2с, 12х18н10т | Заявка |
| 76 х 45 | Концентрический, эксцентрический | 76 х 3.5 - 45 х 2.5 | ст.20, 09г2с, 12х18н10т | Заявка |
| 76 х 57 | Концентрический, эксцентрический | 76 х 3.5 - 57 х 3 | ст.20, 09г2с, 12х18н10т | Заявка |
| 89 х 57 | Концентрический, эксцентрический | 89 х 3.5 - 57 х 3 | ст.20, 09г2с, 12х18н10т | Заявка |
| 89 х 76 | Концентрический, эксцентрический | 89 х 3.5 - 76 х 3.5 | ст.20, 09г2с, 12х18н10т | Заявка |
| 108 х 76 | Концентрический, эксцентрический | 108 х 4 - 76 х 3.5 | ст.20, 09г2с, 12х18н10т | Заявка |
| 108 х 89 | Концентрический, эксцентрический | 108 х 4 - 89 х 3.5 | ст.20, 09г2с, 12х18н10т | Заявка |
| 133 х 108 | Концентрический, эксцентрический | 133 х 5 - 108 х 4 | ст.20, 09г2с, 12х18н10т | Заявка |
| 133 х 89 | Концентрический, эксцентрический | 133 х 4 - 89 х 3.5 | ст.20, 09г2с, 12х18н10т | Заявка |
| 159 х 108 | Концентрический, эксцентрический | 159 х 5 - 108 х 4 | ст.20, 09г2с, 12х18н10т | Заявка |
| 159 х 133 | Концентрический, эксцентрический | 159 х 5 - 133 х 4 | ст.20, 09г2с, 12х18н10т | Заявка |
| 219 х 133 | Концентрический, эксцентрический | 219 х 7 - 133 х 4 | ст.20, 09г2с, 12х18н10т | Заявка |
| 219 х 159 | Концентрический, эксцентрический | 219 х 7 - 159 х 5 | ст.20, 09г2с, 12х18н10т | Заявка |
| 273 х 219 | Концентрический, эксцентрический | 273 х 8 - 219 х 7 | ст.20, 09г2с, 12х18н10т | Заявка |
| 325 х 219 | Концентрический, эксцентрический | 325 х 10 - 219 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 325 х 273 | Концентрический, эксцентрический | 325 х 10 - 273 х 8 | ст.20, 09г2с, 12х18н10т | Заявка |
| 377 х 273 | Концентрический, эксцентрический | 377 х 12 - 273 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 377 х 325 | Концентрический, эксцентрический | 377 х 12 - 325 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 426 х 325 | Концентрический, эксцентрический | 426 х 12 - 325 х 10 | ст.20, 09г2с, 12х18н10т | Заявка |
| 426 х 377 | Концентрический, эксцентрический | 426 х 12 - 377 х 12 | ст.20, 09г2с, 12х18н10т | Заявка |
Переходы ОСТ 34.10.700-97 стальные концентрические и эксцентрические
Переход стальной ОСТ 34.10.700-97 — трубопроводный элемент, который стыкует трубы разных диаметров, а также регулирует мощность потока в трубопроводе.
В зависимости от конструкции переходы имеют две разновидности: концентрические и эксцентрические. Бесшовные приварные переходы концентрические и эксцентрические производят из трубных заготовок методом штамповки. Материалом заготовок является сталь 20, 09Г2С, 12Х18Н10Т. Бесшовные переходы обладают наибольшей прочностью и герметичностью по сравнению с деталями, имеющими сварной шов.
Переход стальной ОСТ 34.10.700-97 используется при укладке технологических трубопроводов атомных и тепловых электростанций, включая следующие конструкции:
групп В и С АС, регламентируемые правилами ПН АЭ Г-7-008;
подконтрольные РД 03-94, СНиП 3.05.05-84.
Максимально допустимое давление в трубопроводе до 4 МПа, а температура рабочей среды от -70 до +425°С.

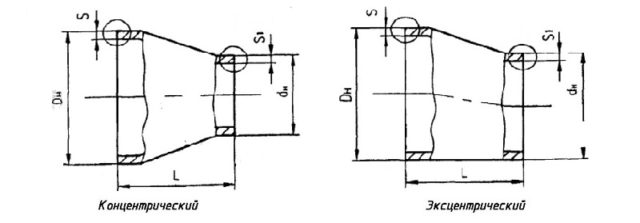

Конструкция и размеры отводов должны соответствовать параметрам, указанным на чертеже.
